SMT貼片機如何選擇吸嘴
SMT貼片機如何選擇吸嘴
在SMT貼裝流程中，貼片機的作業邏輯可通過一個形象的比喻來理解：飛達如同盛放食材的“碗”，負責精準供給各類電子元件；貼裝頭恰似人的“手臂與手掌”，是執行操作的核心機構；而吸嘴則像“筷子或湯勺”——依據元件特性靈活切換，完成拾取動作。三者協同配合，共同實現電子元件的高效貼裝。
不同品牌、型號的貼片機，貼裝頭上配備的吸嘴數量存在差異，但按功能可統一劃分為高速頭與泛用頭兩大類：
高速頭：專為小型元件設計，擅長快速拾取0201、0402等微型封裝元件。其吸嘴口徑?。ㄍǔ?.3-1.0mm）、響應速度快，能適配高速貼裝場景。
泛用頭：主要應對大型元件（如BGA、連接器）或異形元件（如屏蔽罩、電感），吸嘴多為定制化大口徑或異形設計。由于需保證大尺寸元件的吸附穩定性，貼裝速度相對較慢，但能滿足高精度、復雜元件的貼裝需求。
一、根據貼片機吸嘴形狀和材質選擇

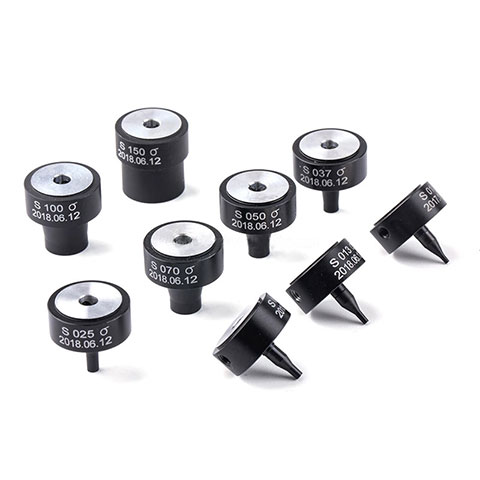

1.?吸嘴形狀?：主要有方孔、圓孔、V槽等形狀。對于常見的電子元件，市場上有現成的對應吸嘴可供選擇。而對于異形元件或大料，則需要定制吸嘴。
2.?吸嘴材質?：?
鎢鋼吸嘴?：結實耐用，能承受較高頻率的使用，但易發白。發白后可用油性筆涂抹繼續使用。?
陶瓷吸嘴?：永不發白，具有良好的絕緣性，但質地易碎。常用于對元件精度要求高且需避免靜電影響的貼裝工作。
?鉆石鋼吸嘴?：結實好用、永不發白，但價格昂貴，性?xún)r(jià)比相對較低。?
膠頭吸嘴?：適用于所貼裝的電子元件表面不平整或有粘性的情況，但壽命相對較短。
二、根據貼片機型號與參數匹配
不同品牌、型號的貼片機對吸嘴的兼容性有嚴格要求，需遵循設備廠商的規范：
品牌適配：西門子貼片機、松下貼片機、富士貼片機等各個品牌常用的吸嘴，不可混用（接口尺寸、氣壓適配性不同）。
氣壓兼容性：吸嘴的通氣孔徑需與貼片機的氣壓系統匹配，過小可能導致吸力不足，過大則可能因氣流紊亂導致元器件偏移。
吸嘴桿尺寸：吸嘴與貼片機吸嘴桿的連接部分（如卡扣、螺紋）需完全適配，避免安裝松動導致貼裝偏移。
三、根據生產效率與穩定性要求
1、高速貼裝場景（如手機主板量產）：
優先選擇輕質、高剛性吸嘴（如陶瓷、合金材質），減少貼片機頭部運動慣性，提升貼裝速度；同時需保證吸嘴一致性（尺寸誤差≤0.01mm），避免頻繁校準。
2、高精度貼裝場景（如芯片封裝、攝像頭模組）：
需選擇高精度吸嘴（同心度≤0.005mm），并搭配貼片機的“吸嘴自動校準”功能，確保拾取中心與貼裝中心一致。
3、批量生產場景：
選擇耐磨性強的吸嘴（如鎢鋼材質），減少更換頻率；同時準備備用吸嘴，避免因吸嘴磨損導致停機。
