機載環境監控主板的SMT貼片機整線如何配制
機載環境監控主板的SMT貼片機整線如何配制
機載環境監控主板作為高可靠性、高穩定性的工業特種電子設備，工作場景的嚴苛性的對生產制造提出了極高要求。尤其是SMT貼片機整線配置，不僅要滿足高精度、高可靠性的核心標準，還需兼顧生產靈活性與過程可控性，才能支撐產品在復雜環境下的長期穩定運行。雖然行業內暫無針對該類主板的專用配置方案，但結合高集成度、小型化元器件、復雜BGA封裝及嚴格質量標準等特性，我們可基于通用SMT生產線配置原則，推導出行之有效的整線解決方案。

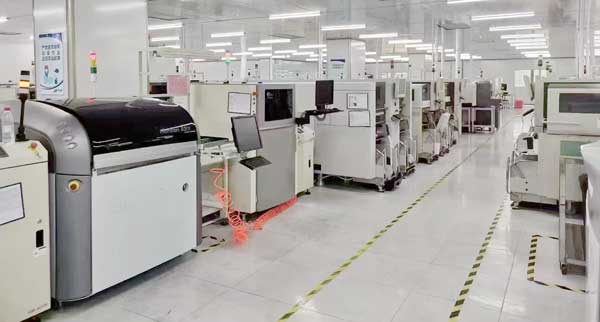

核心設備配置
1、錫膏印刷：源頭把控質量
錫膏印刷是SMT生產的第一道關鍵工序，直接影響后續貼裝與焊接效果。針對機載主板的高精度需求，需配置全自動高精度錫膏印刷機，并在印刷機后緊隨在線SPI錫膏檢測儀。SPI可實時檢測錫膏的印刷量、覆蓋面積及高度參數，第一時間發現少錫、多錫、偏移等問題，從源頭規避缺陷，為高可靠性產品筑牢第一道防線。
2、貼片機組合：高速與精準協同
貼片機的配置直接決定了生產效率與貼裝質量，采用進口高速貼片機+多功能貼片機的協同模式是最優選擇。高速貼片機專注于大量標準被動元件（如0402及以上尺寸的電阻、電容）和小型IC的貼裝，每小時80,000點以上的貼裝速度，能有效保障整體產能；而多功能貼片機則聚焦于高精度、大尺寸及異形元件，如大型BGA、QFN、連接器等，±3μm的貼裝精度，可完美匹配機載主板對核心元件的嚴苛要求。為確保設備間數據互通順暢、調試高效，優先選擇西門子貼片機和松下貼片機等同一品牌的設備組合。
3、焊接與檢測：全方位保障可靠
焊接環節需配備高精度溫控回流焊爐，通過精確可控的溫度曲線，適配無鉛焊接工藝及各類熱敏感元件，避免虛焊、元件損傷等問題，確保焊點牢固可靠。檢測環節則需構建“全流程防護網”：回流焊前后各配置一臺AOI自動光學檢測儀，分別檢測元件貼裝是否漏貼、錯位、極性反，以及焊點是否存在橋接、少錫等缺陷；針對BGA、CSP等不可見焊點元件，X-RAY檢測儀必不可少，穿透檢測能力可直觀發現內部焊點的空洞、裂紋等問題，是保障產品可靠性的關鍵。此外，配置清潔機去除焊接殘留物、接駁臺保障PCB平穩傳輸，也是整線不可或缺的輔助環節。
SMT貼片機整線生產效率由最慢設備決定，配置時需精準匹配高速機、多功能機、回流焊、AOI等關鍵設備的節拍時間，避免單一設備成為效率瓶頸，確保整線高效運轉。
精度與可靠性，機載環境對產品的要求遠高于消費電子，配置時需優先選擇精度更高、穩定性更好的設備，并通過SPC等過程控制手段，全程監控生產質量，確保每一個元件貼裝、每一個焊點都符合嚴苛標準。
柔性化與換線，適配多品種，機載產品往往型號多、批量小，生產線需具備快速換線能力，支持快速編程、自動上料等功能，以靈活應對多品種生產需求，降低換線成本。
環境管控，嚴控潔凈度：SMT車間需保持恒溫恒濕環境及一定潔凈度，減少靜電和污染物對高精密元器件的影響，為產品質量提供環境保障。
機載環境監控主板的SMT整線配置，核心在于以“高精度多功能貼片機”為核心，搭配嚴格的在線檢測體系（SPI、AOI、X-RAY）和可靠的回流焊工藝，通過高速機與多功能機的協同模式，構建一條以質量和可靠性為首要目標的自動化生產線。只有這樣的配置方案，才能滿足機載設備在嚴苛環境下的長期穩定運行需求，為航空航天等領域的安全保障提供堅實支撐。
